Villner Ltda. ha sido seleccionada para realizar un proyecto de levantamiento topográfico y escaneo 3D en el Colegio Teresiano Enrique de Ossó, ubicado en Santiago de Chile. Este trabajo tenía como objetivo generar planos topográficos detallados, curvas de nivel y captar con precisión la infraestructura existente. Para ello, se utilizaron tecnologías de última generación como el escáner láser RTC360 de Leica Geosystems y el sistema GNSS R8 de Trimble.
Además, se integró la metodología Building Information Modeling (BIM), que permitió la coordinación eficiente de todas las disciplinas involucradas en el proyecto a través de un modelo digital centralizado. Esta innovación resultó clave para mejorar la toma de decisiones en las etapas de planificación y ejecución.
Descripción Técnica del Proyecto
El trabajo realizado en el colegio se apoyó en herramientas de alta precisión. Se usó el GNSS GS18T de Leica, que es conocido por su capacidad de compensar inclinaciones y capturar datos geoespaciales con una precisión excepcional, incluso en áreas complejas o difíciles de acceder. Para visualizar y procesar estos datos, utilizamos el software Leica Captivate, lo que nos permitió garantizar un flujo de trabajo rápido y eficiente.

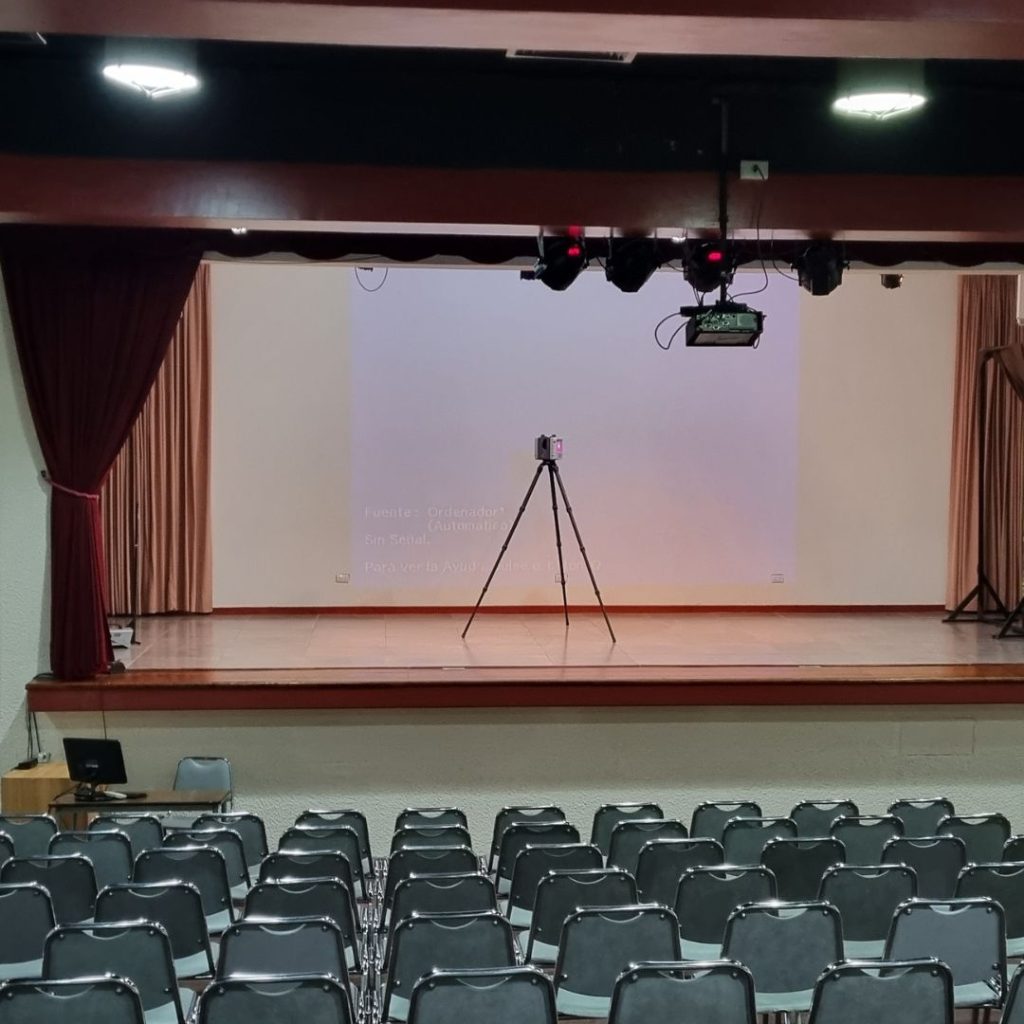

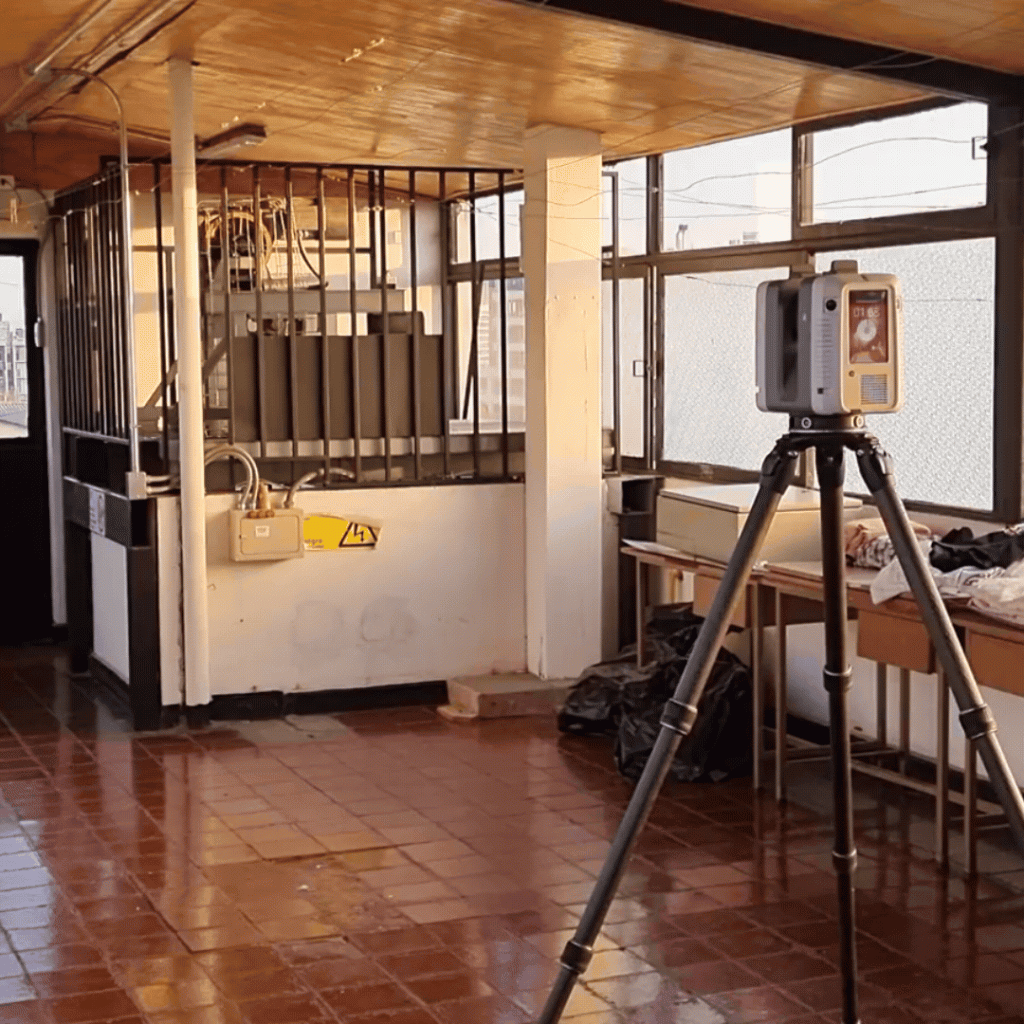

En zonas con obstrucciones o donde el sistema GNSS no tenía cobertura, se empleó la Estación Total TS13 Robótica de Leica, que destaca por su operación remota y su exactitud en el levantamiento de detalles. El escáner láser RTC360, por su parte, capturó nubes de puntos en 3D, proporcionando una vista detallada y precisa de la infraestructura existente. Este conjunto de herramientas avanzadas, junto con los programas Cyclone Register 360 y Revit, permitió integrar los datos en un modelo digital a través de BIM, lo que fue crucial para una visualización completa y una coordinación eficaz.
Aplicaciones Prácticas del Proyecto
El levantamiento topográfico no solo fue útil para captar datos precisos, sino que también facilitó la planificación de futuras remodelaciones y expansiones del colegio. Uno de los resultados más destacables fue la entrega de una nube de puntos registrada, que puede ser visualizada por el cliente a través de herramientas gratuitas como Leica TruView. Esto ofrece una ventaja importante: el colegio ahora puede analizar su infraestructura de manera exhaustiva y tomar decisiones informadas en cuanto a renovaciones o nuevas construcciones.
Ejemplos de Uso:
Los datos recopilados pueden servir para planificar nuevas instalaciones o remodelaciones, asegurando que se integren sin inconvenientes con las estructuras ya existentes, lo que reduce costos y posibles errores.
Beneficios para el Cliente:
Gracias a la tecnología avanzada empleada, el cliente obtuvo una visión integral y detallada de su infraestructura. Esto les permitió mejorar su capacidad de planificación, ahorrar tiempo y recursos, y tomar decisiones de diseño y construcción con más confianza.
Resultados y Beneficios del Proyecto
- Nube de Puntos Conjunta: Capturada y registrada con el escáner RTC360, esta nube de puntos puede ser visualizada en software gratuito y utilizada para modelado 3D en plataformas como Revit.
- Planos Topográficos: Se generaron planos detallados que incluyen curvas de nivel, perfiles del terreno y los detalles de la infraestructura existente.
- Modelos Arquitectónicos en 2D y 3D: Desarrollados mediante el uso de BIM, estos modelos proporcionan una representación precisa de las estructuras actuales.
Palabras de un Experto
El responsable técnico de Villner comentó sobre el proyecto:
“La integración de tecnologías avanzadas como el RTC360, el GNSS GS18T y la Estación Total TS13 Robótica, junto con la implementación de BIM, nos permitió capturar y gestionar datos con una precisión inigualable. Esto proporcionó una base sólida para futuras decisiones de diseño y construcción.”
Conclusión
El proyecto realizado en el Colegio Teresiano Enrique de Ossó es un ejemplo claro de cómo las tecnologías avanzadas de escaneo 3D y levantamiento topográfico, combinadas con BIM, pueden optimizar la planificación de infraestructuras y reducir riesgos a largo plazo. El uso de estas herramientas no solo mejoró la precisión y eficiencia del trabajo, sino que también proporcionó una base robusta para futuras expansiones o remodelaciones del colegio.
Si estás interesado en saber más sobre nuestros servicios de levantamiento topográfico, escaneo 3D y BIM, no dudes en contactarnos en Villner Ltda. Estamos listos para ayudarte a llevar tus proyectos al siguiente nivel con soluciones tecnológicas de vanguardia.
