Detección y Georreferenciación de Redes Subterráneas en Plaza O'Higgins de Viña del Mar: Caso de Éxito con Georradar Multicanal

La modernización urbana y la preservación de espacios públicos de alto valor histórico exigen un conocimiento exhaustivo de lo que se oculta bajo la superficie antes de cualquier intervención. En la emblemática Plaza O'Higgins de Viña del Mar, el equipo de operaciones y geofísica aplicada de Villner ejecutó un levantamiento de alta precisión orientado a la detección, mapeo y georreferenciación integral de infraestructuras subterráneas críticas.

El proyecto abordó la localización de tuberías matrices de agua potable, redes de alcantarillado, canalizaciones eléctricas soterradas y cámaras históricas, evitando el riesgo de roturas accidentales y optimizando los tiempos de planificación de obras civiles.

Estrategia Operativa en Dos Fases: Intervención Diurna y Nocturna

Para no entorpecer el normal desenvolvimiento de la comunidad viñamarina ni generar congestión en las arterias vehiculares que rodean la plaza, la misión se planificó en dos etapas complementarias:

• Fase 1 (Interior de la plaza): Prospección diurna de pasillos, áreas verdes y plazoletas interiores para la caracterización de redes secundarias y elementos de regadío.

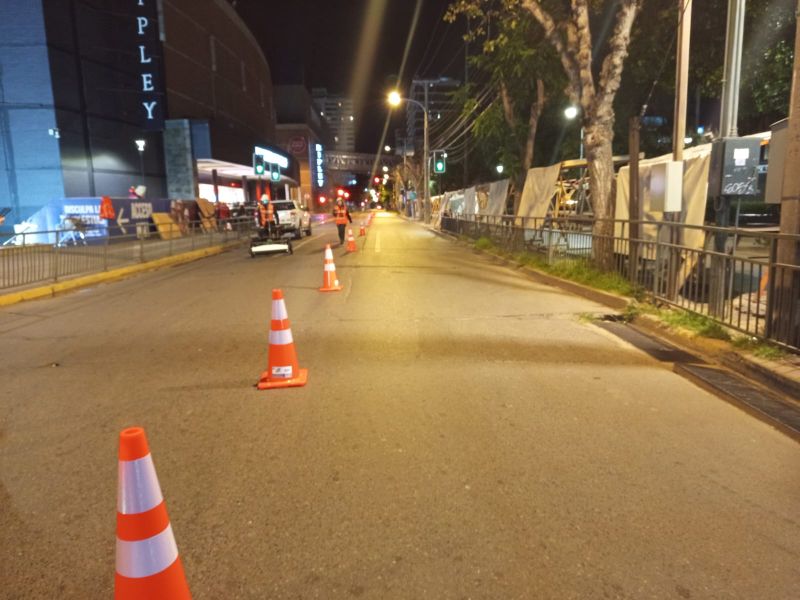

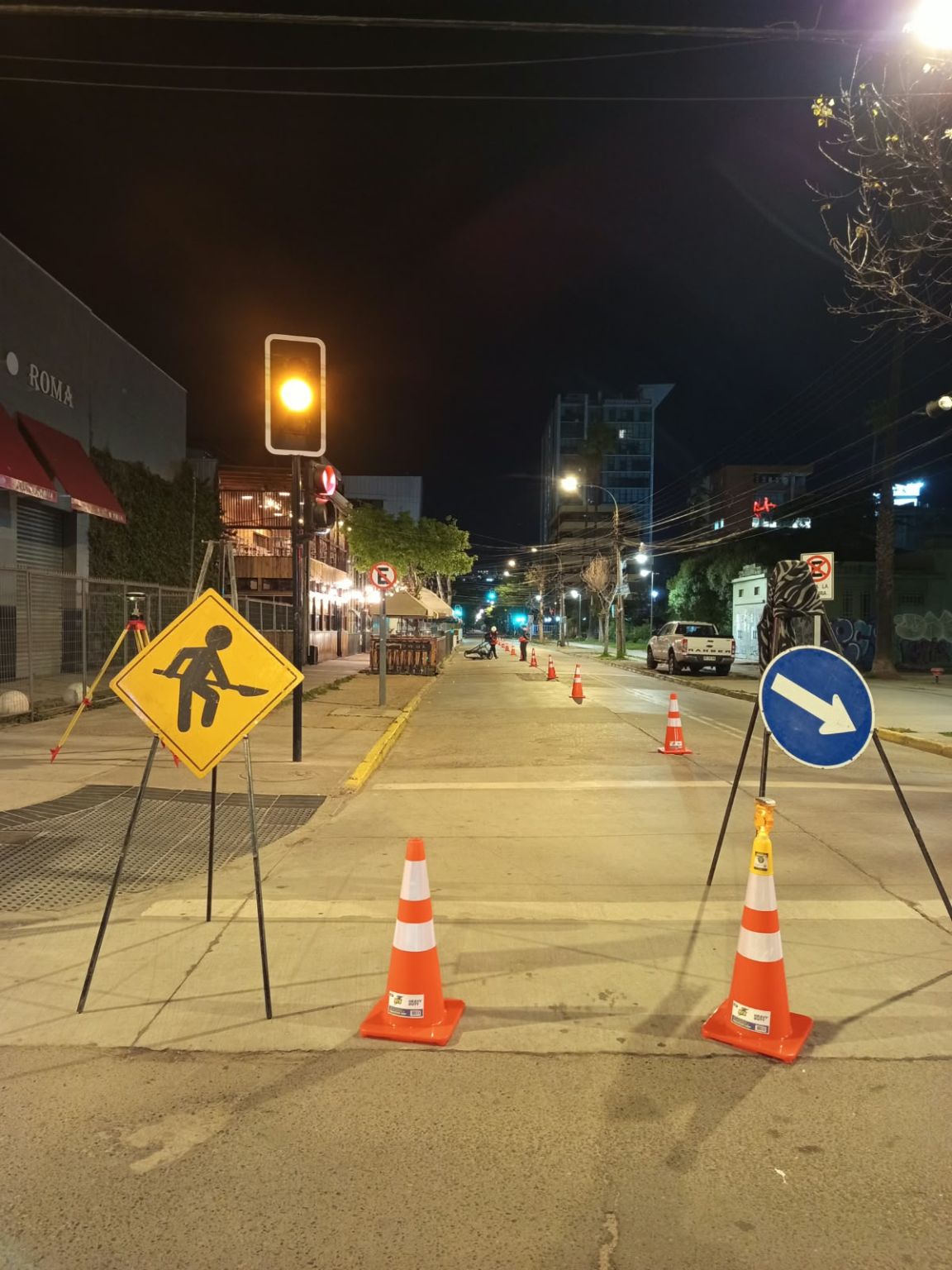

• Fase 2 (Perímetro vial nocturno): Levantamiento en las calzadas y aceras circundantes durante la noche, permitiendo barridos continuos sin interferencia de tráfico ni riesgos para peatones y operadores.

El Desafío de la Cobertura Vegetal: GNSS RTK y Grilla Asistida

Uno de los retos técnicos más significativos en Plaza O'Higgins fue la densa copa de árboles y la vegetación patrimonial, factor que genera multicamino (multipath) y pérdida de fijación en receptores satelitales convencionales.

Para garantizar una georreferenciación centimétrica rigurosa bajo coordenadas oficiales (SIRGAS Chile / UTM), el equipo de Villner combinó el receptor GNSS Leica GS18 en sectores despejados con una metodología de grilla ortogonal asistida en áreas de sombra satelital. Esta sinergia permitió amarrar cada radargrama a una posición tridimensional inequívoca.

Instrumental Desplegado en el Proyecto

Para asegurar una resolución milimétrica tanto en capas superficiales como en profundidades superiores a los 3 metros, se combinaron cuatro tecnologías líderes:

1. IDS GeoRadar Stream DP: Matriz multicanal 3D que permite generar tomografías completas del subsuelo en una sola pasada con 30 canales de doble polarización.

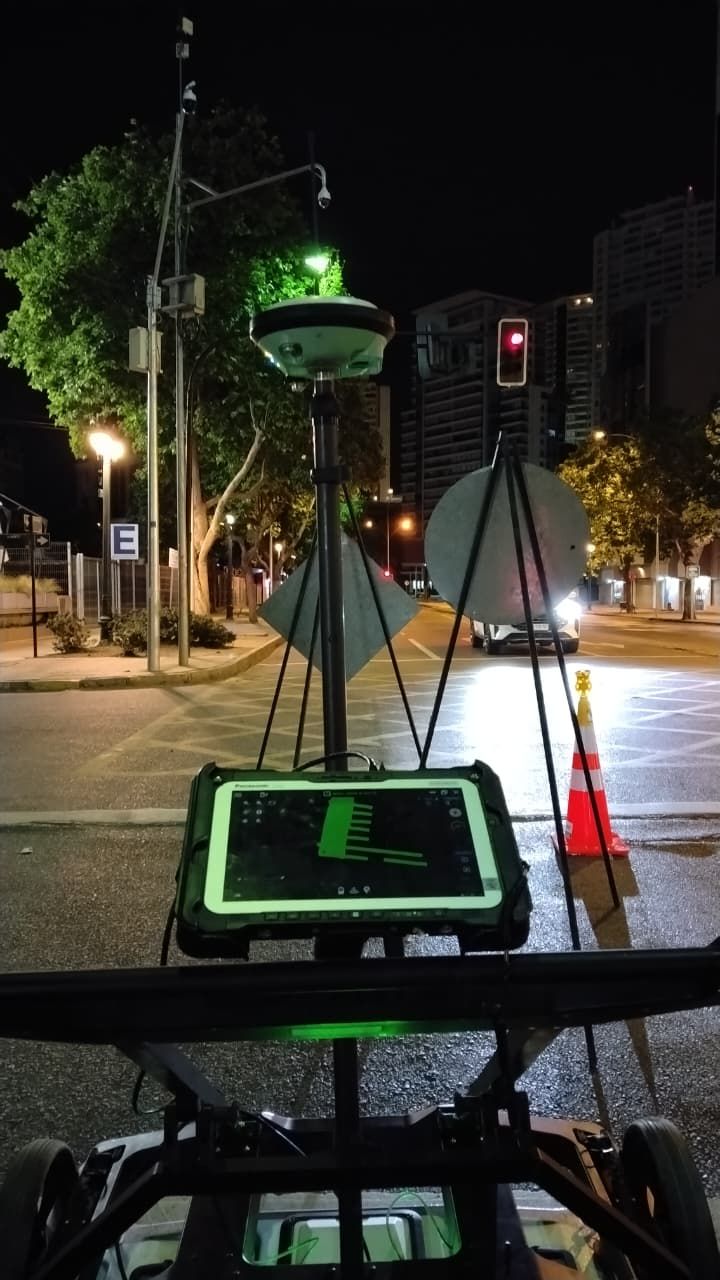

2. IDS GeoRadar Chaser XR: Equipo de doble frecuencia simultánea, ideal para resolver anomalías someras de cables y penetrar a gran profundidad en suelos densificados.

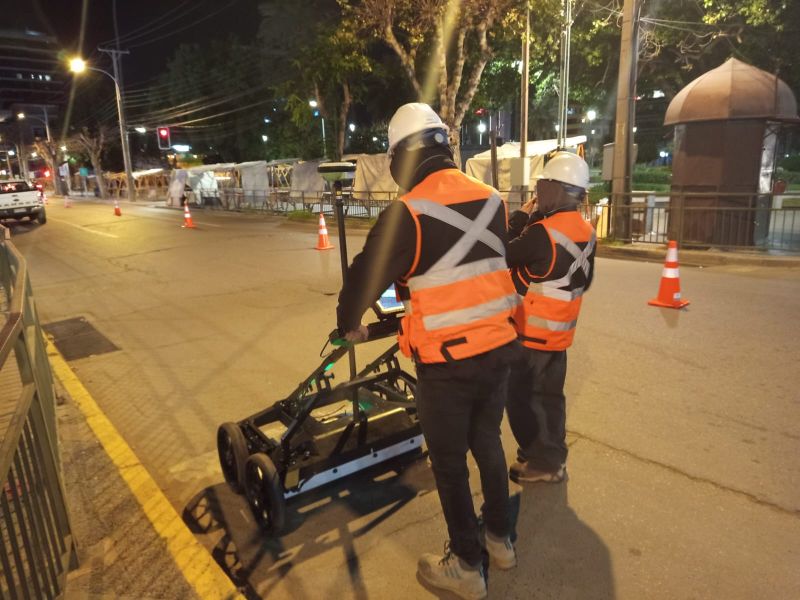

3. Localizador Electromagnético Leica DD175: Detección pasiva y activa de servicios metálicos conductores y cables energizados mediante inducción de señal.
4. GNSS Leica GS18: Receptor de máxima confiabilidad para georreferenciación topográfica en tiempo real.

Entregables Digitales y Valor Agregado

Tras la adquisición de datos en terreno, la información fue procesada mediante software especializado de inversión geofísica y filtrado digital. El resultado final entregado al mandante incluyó modelos CAD y GIS georreferenciados con profundidades exactas de cañerías, planos de interferencias subterráneas y perfiles longitudinales de alta resolución.

Este trabajo reafirma el compromiso de Villner con entregar soluciones no destructivas de estándar internacional en obras viales y espacios públicos a lo largo de todo Chile.
