Taquímetros

¿Para qué sirve?

A modo general, los taquímetros sirven para realizar levantamientos topográficos  y específicamente levantamientos taquimétricos.

Con respecto al itinerario taquimétrico, también sirve para tres operaciones básicas:

1. Realizar la medida de ángulo entre cada dos ejes, correspondiente al itinerario.


2. Medir las longitudes de los ejes.


3. Calcular los desniveles que existen entre cada dos vértices del itinerario.

Cuando se realizan estas tres mediciones, podríamos estar hablando de un proceso de planimetría y altimetría, al mismo tiempo.

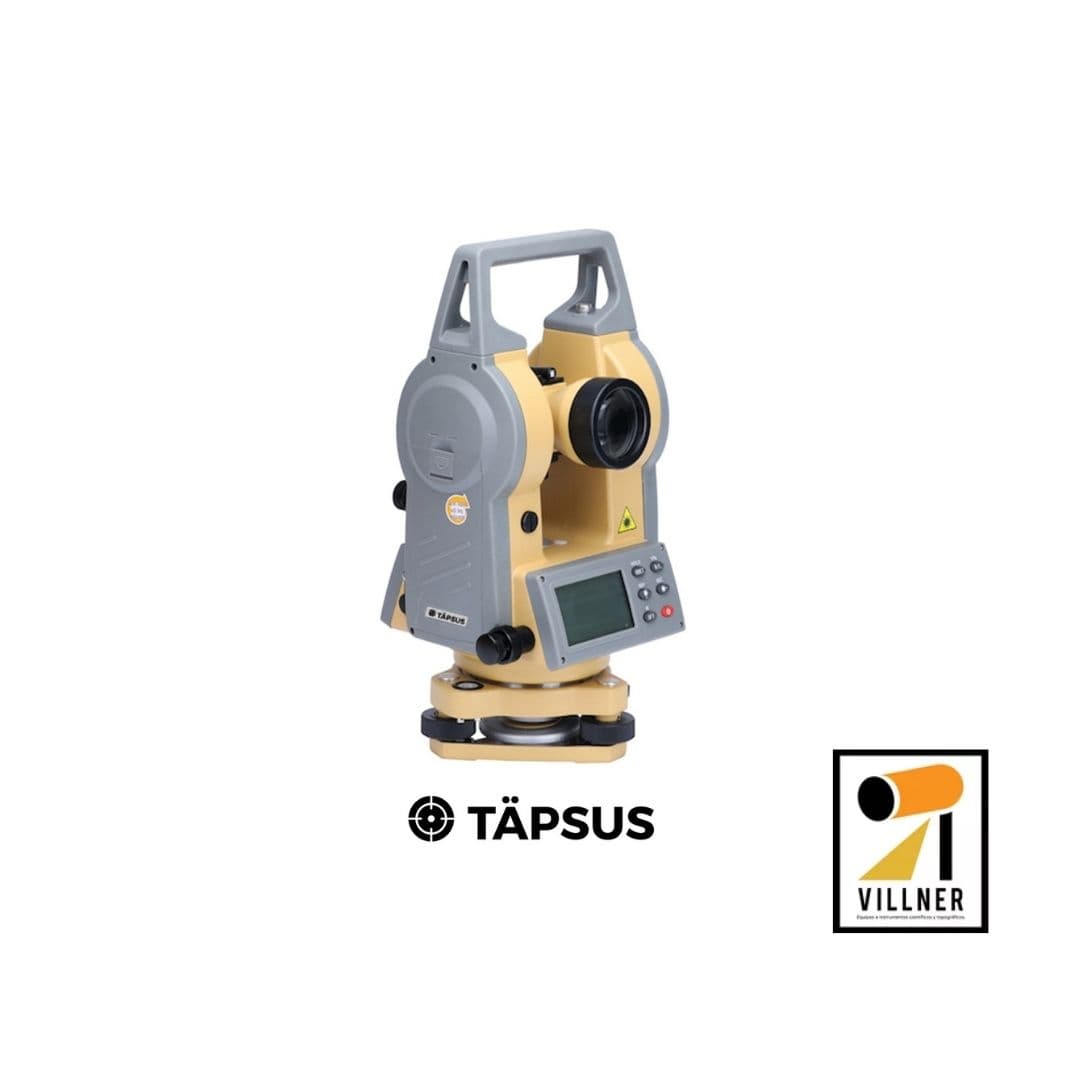

Partes de un taquímetro

También conocido como teodolito, se caracteriza por incluir un retículo y un anteojo de colimación, que le permite hacer la medición de distancias.

Dependiendo del modelo, si es TÄPSUS o Leica, el estilo del anteojo puede variar. Además de que algunos ofrecen mayor precisión que otros, tal como ocurre con los niveles digitales en topografía.

Otra de las partes más importante del taquímetro, son sus tornillos:

• Incluyen tres tornillos nivelantes, para garantizar la nivelación de la plataforma.


• Disponen de un tornillo de presión, que les permite movilizar el instrumento.


• Tienen un tornillo de coincidencia, que permite realizar movimientos lentos en el instrumento.


• Un tornillo de presión, cuando el movimiento debe hacerse de forma particular.


• Un tornillo de coincidencia, cuando el movimiento debe ir en forma vertical.

Es importante mencionar  que los instrumentos más modernos, solo incluyen un solo tornillo para hacer el papel de coincidencia y presión. De esta manera, los tornillos de coincidencia hacen su trabajo, cuando el botón está apretado.

¿Qué es un taquímetro?

Un taquímetro es un instrumento topográfico ideado para medir rápidamente, distancias, ángulos elevaciones de objetos y posiciones relativas con gran precisión. Además, de hacer un cálculo exacto del desnivel, que es la diferencia entre el punto de visado y el de estación.

Este aparato consta de 3 ejes principales:

• El eje principal es el vertical, y es donde se realizan las mediciones de los ángulos horizontales.


• El eje secundario está conformado por el eje horizontal, y es donde gira el anteojo.


• El eje de puntería o colimación, que coincide con el eje geométrico que tiene el anteojo, y es donde se realiza el enfoque de los puntos de medición.

¿Cómo usar un taquímetro?

Todos los topógrafos deben saber usar el taquímetro, ya que es la única manera de obtener datos precisos de medición. Sin embargo, aprender a utilizarlo no es tan difícil como se piensa. Para lograr dominarlo, solo es necesario seguir los siguientes pasos:

1.      Ubicar el taquímetro en el terreno

Para manejar cómodamente este instrumento, lo más importante es que esté ubicado a la altura del operador. Bastará con usar el trípode y ajustarlo a la altura adecuada.

Una vez colocado en el terreno, también es necesario comprobar que está nivelado, a través del nivel esférico. De no estarlo, no es aconsejable iniciar con el proceso de medición, ya que los resultados serán erróneos.

2.      Observar el punto deseado desde el anteojo

El siguiente paso es mirar hacia el objetivo que se desea medir y ajustar la puntería al máximo, rotando el ángulo horizontal y vertical del TÄPSUS. Y si queremos medir la distancia a la que se encuentra el punto que está en la mira, también podemos hacerlo.

3.      ¡A medir!

Finalmente llegó la hora de medir. Solo deben girar el instrumento hasta ubicarlo en la dirección deseada, para mirar desde el retículo, el punto que se desea medir. Dentro de él, nos dejaremos guiar por unas líneas en forma de cruz.

La idea, es que el punto a medir coincida con el centro de esa cruz. Y una vez allí, solo queda pulsar el botón del instrumento, para obtener la información sobre la medición, en la pantalla del taquímetro Leica.

Tipos de errores en los taquímetros

Hay dos tipos de errores que pueden afectar la medición de los taquímetros:

1)     Errores sistemáticos

Son aquellos errores en el instrumento que ocurren debido a un mal ajuste, o por fallos en construcción. Pueden reconocerse fácilmente, porque suelen ser de la misma magnitud y sentido.

2)     Errores accidentales

Corresponden a los errores ocasionados por las imperfecciones sensoriales del propio operador, y que también pueden afectar la medición del aparato. No son fáciles de reconocer.

¿Quiénes pueden manejar los taquímetros?

Lo más recomendable es que sean usados por profesionales, ya que es un instrumento que debe ser manejado con cuidado, al momento de apretar y aflojar los tornillos que incluye. Es la única manera de confiar en una precisión exacta y fiable.
