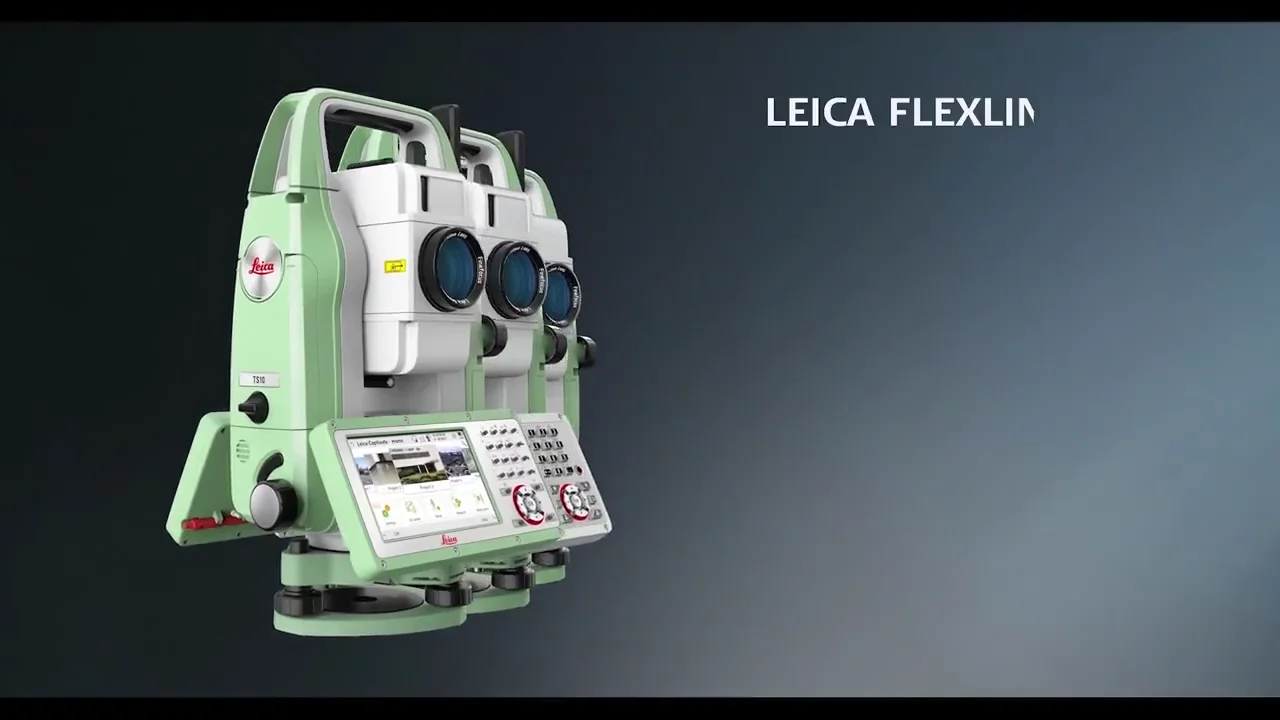

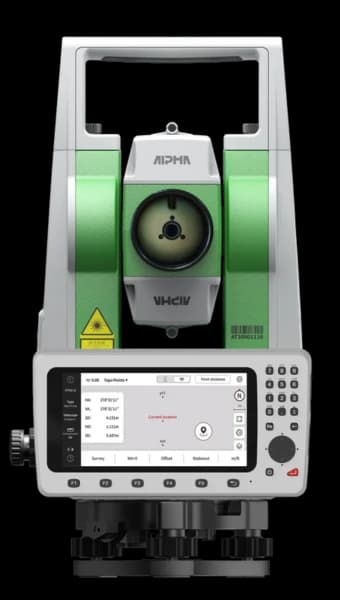

Estaciones Totales
En Villner, ofrecemos una gama de estaciones totales orientadas a profesionales que requieren medición precisa, confiabilidad operativa y compatibilidad con flujos de trabajo digitales en terreno. Nuestros equipos son utilizados en proyectos de topografía, construcción, minería, ingeniería civil y control geométrico, tanto en campo como en ambientes industriales.
Pero... ¿que es una Estación Total?
Una estación total es un instrumento electrónico de medición
utilizado en topografía, geodesia e ingeniería, que combina
en un solo equipo:
- Medidor electrónico de distancias (EDM)
- Teodolito electrónico (para medir ángulos horizontales y verticales)
- Computadora interna con software para el cálculo de coordenadas
y almacenamiento de datos
¿Para que sirve?
La estación total permite medir ángulos y distancias desde
un punto conocido hacia otros puntos en el terreno, para
luego calcular sus coordenadas tridimensionales (X, Y, Z).
Estos datos son esenciales para:
- Levantar planos topográficos
- Replantear estructuras y puntos en obra
- Calcular volúmenes de excavación o relleno
- Monitorear movimientos de terreno o estructuras
Tipos de Estaciones Totales

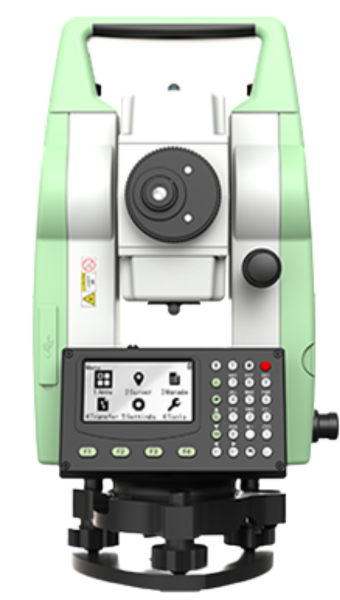

Manuales
El operador apunta manualmente hacia el prisma y registra las mediciones.

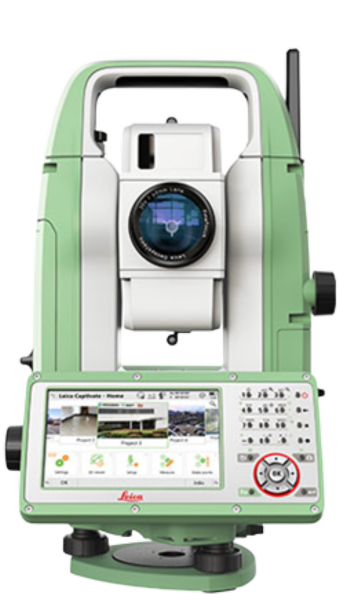

Motorizadas o robotizadas
Realizan seguimiento automático del prisma, operables por una sola persona.

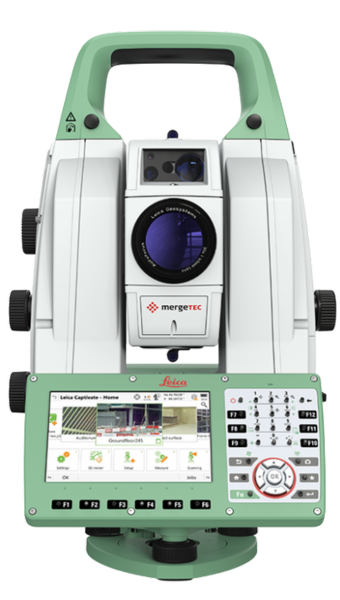

Con escáner láser integrado
Permiten capturar millones de puntos en poco tiempo, generando nubes de puntos 3D.

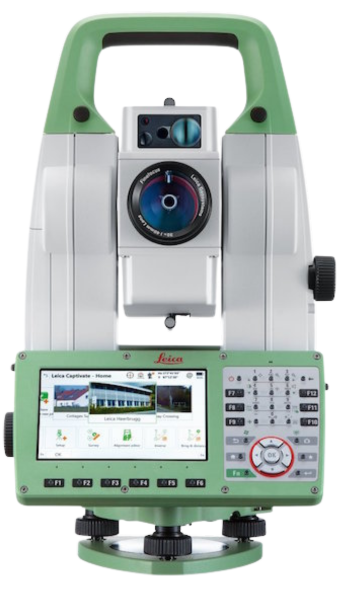

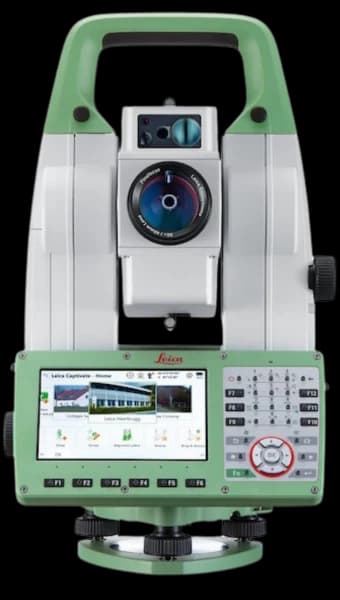

Partes de una Estación Total
Tipos de medición de una Estación Total

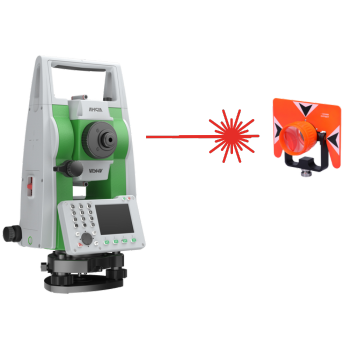

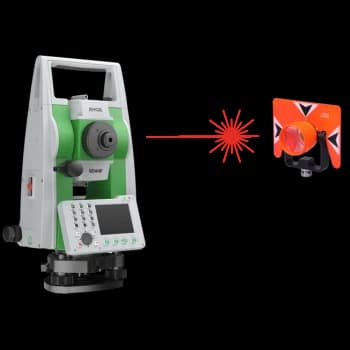

Medición con Prisma (medición reflectiva)
¿Cómo funciona?
Se utiliza un prisma reflectante montado sobre una mira (bastón).
La estación total emite un haz láser o infrarrojo, que rebota en el prisma y regresa al instrumento.
El equipo mide el tiempo de ida y vuelta del haz para calcular la distancia con alta precisión.
Características:
– Mayor alcance: hasta varios kilómetros, dependiendo del equipo y condiciones.
– Alta precisión: ideal para trabajos de control, replanteo y monitoreo.
– Requiere operador asistente para posicionar y mover el prisma.

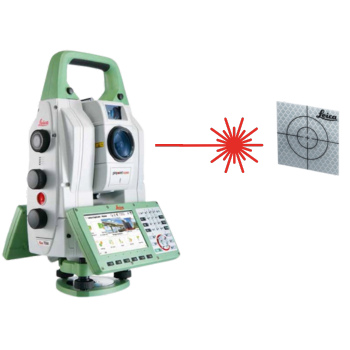

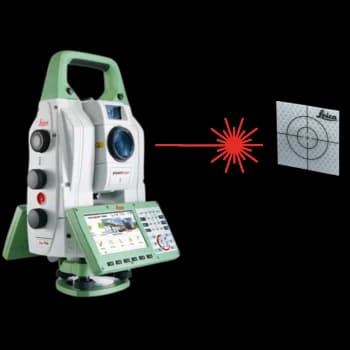

Medición sin Prisma (medición directa / reflect-less)
¿Cómo funciona?
El equipo emite un haz láser de baja potencia, que rebota directamente sobre la superficie del objeto (sin usar prisma).
Mide la distancia en base a la reflexión del material observado.
Características:
– Alcance limitado: típicamente entre 50 y 1000 metros, según el material, color y condiciones.
– Menor precisión que con prisma, especialmente a largas distancias o sobre superficies irregulares.
– Más rápida y flexible: no requiere operador con prisma, útil para puntos inaccesibles.
Confianza respaldada por las mejores marcas

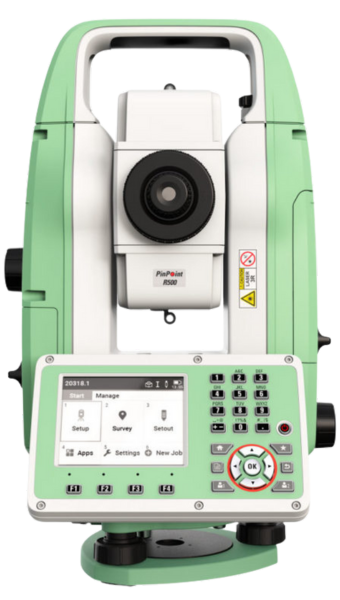

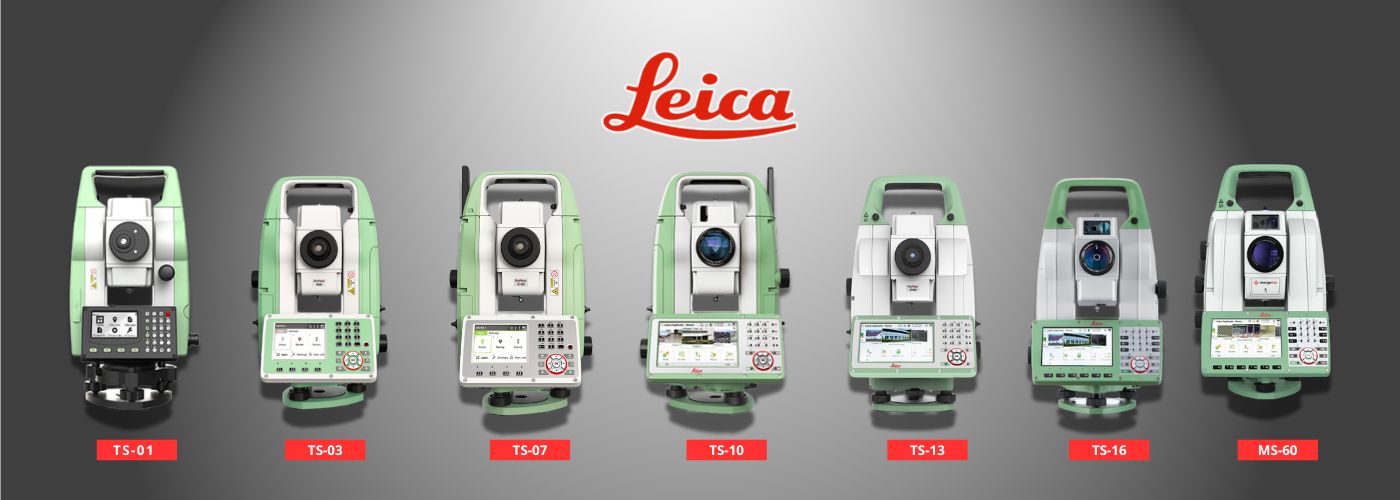

En Villner, contamos con una sólida trayectoria de trabajo junto a Leica Geosystems, marca líder mundial en estaciones totales. Durante muchos años, hemos desarrollado una estrecha colaboración que nos permite ofrecer a nuestros clientes equipos de alta precisión y confiabilidad, respaldados por tecnología de vanguardia y soporte técnico especializado.

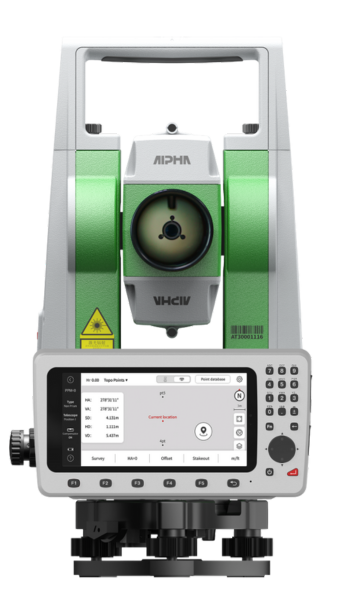

También somos representantes oficiales de Alpha Surveying, trabajando directamente con la fábrica. Esta relación directa nos permite brindar atención personalizada, soporte técnico especializado y todas las garantías que nuestros clientes necesitan al invertir en soluciones de medición y topografía de alta calidad.
Además, nuestro catálogo incluye otras marcas reconocidas a nivel internacional, seleccionadas cuidadosamente para asegurar una oferta integral de equipos y accesorios que cumplen con los más altos estándares del mercado.
Módulos y Aplicaciones
Algunas estaciones totales modernas cuentan con módulos avanzados de software integrados, que amplían significativamente sus capacidades más allá de la simple medición de ángulos y distancias. Estos módulos permiten ejecutar tareas especializadas como replanteos de obras, control de túneles, trazado de carreteras, cálculo de volúmenes, escaneo 3D, entre otros. Su incorporación facilita el trabajo en campo, mejora la precisión, optimiza los tiempos de ejecución y adapta el equipo a una amplia variedad de proyectos topográficos y de ingeniería.
- Topografía general
- Replanteo (Stakeout)
- Caminos (Roads)
- Túneles (Tunnel)
- Coordenadas locales (Local Grid/Site)
- Modelos digitales del terreno y volúmenes (DTM/Surface & Volume)
- Alineaciones (Alignment)
- Cálculo de áreas (Area Calculation)
- Medición remota de alturas (Remote Height)
- Monitoreo (Monitoring)
- Escaneo (Scanning)
- Medición sin prisma (Reflectorless)
Los módulos especializados integrados en las estaciones totales modernas permiten automatizar y optimizar una amplia variedad de tareas topográficas y de ingeniería, adaptándose a distintos tipos de proyectos como caminos, túneles, edificaciones, minería y obras civiles en general.
Más rápido / Se reducen los tiempos de medición y replanteo, ya que muchas funciones son guiadas o automatizadas.
Más preciso / Las rutinas de cálculo y verificación integradas disminuyen el riesgo de errores humanos.
Más eficiente / Se puede hacer más trabajo con menos personal y en menos jornadas.
Más versátil / Permiten adaptar la estación total a distintos tipos de obra sin necesidad de cambiar de equipo.
Más segura / En entornos complejos como túneles o zonas de difícil acceso, se pueden tomar mediciones remotas o automatizadas.
En resumen, disponer de estos módulos convierte a la estación total en una herramienta inteligente y multifuncional, capaz de cubrir todo el ciclo de una obra: desde el levantamiento inicial hasta el control de calidad y el monitoreo post-construcción.
Casos de éxito

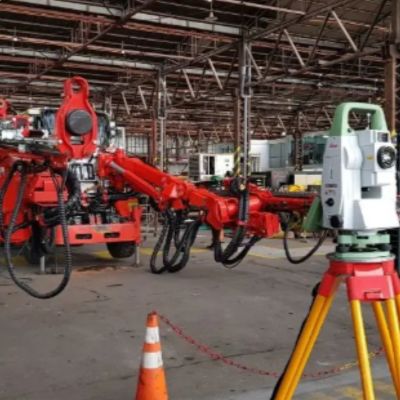

Leica TS-13
Proyecto:
Calibración TCAD, calibración de brazo de máquina perforadora subterránea modelo DD321, sector La Cisterna.

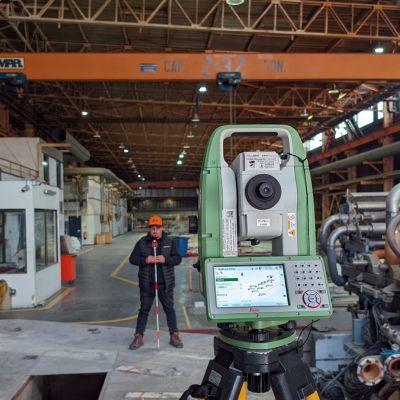

Leica TS-10
Proyecto:
Levantamiento de detalle placas de montaje línea de producción, Abastecimientos Chile, sector Quilicura.

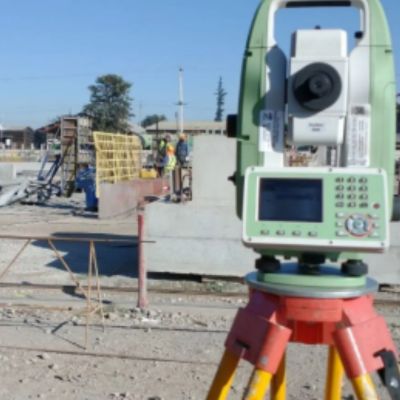

Leica TS-03
Proyecto:
Levantamiento de piezas de montaje y nivelaciones, sector Buin.
