Batimetría: Midiendo el relieve bajo el agua con precisión

1. Introducción: El Desafío de la Topografía «Ciega»

Si la topografía terrestre se basa en la vista (óptica o láser), la batimetría se basa en el oído. El agua es un medio denso que absorbe rápidamente las ondas electromagnéticas, lo que hace que los láseres convencionales y las señales GPS sean inútiles a pocos centímetros de la superficie.

La batimetría es la ciencia de medir las profundidades marinas, fluviales o lacustres para determinar la topografía del fondo. En un país como Chile, con más de 4.000 kilómetros de costa, una industria minera que depende de tranques de relave y una red de embalses crítica para la energía, la batimetría no es un lujo, es una necesidad de infraestructura básica.

2. La Física del Sonido bajo el Agua

Para alcanzar la precisión milimétrica que ofrecemos en Villner, debemos entender que el sonido no viaja a una velocidad constante.

A. La Ecuación de la Velocidad del Sonido

La velocidad del sonido en el agua ($v$) es una función compleja de tres variables principales:

1. Temperatura: Es el factor más influyente. A mayor temperatura, mayor velocidad.
2. Salinidad: Crucial en estuarios y desembocaduras de ríos.
3. Presión (Profundidad): Afecta la compresibilidad del agua.

Un error de solo 10 m/s en el cálculo de la velocidad del sonido puede generar un error de metros en la profundidad final. Por ello, un levantamiento profesional exige el uso de un Perfilador de Velocidad de Sonido (SVP), que mide estas variables en toda la columna de agua antes de iniciar el trabajo.

3. Componentes de un Sistema Batimétrico Moderno

Un kit batimétrico de alta gama no es solo una «ecosonda». Es una red de sensores trabajando en perfecta sincronía:

A. La Ecosonda (Transductor)

Es el corazón del sistema. Emite un pulso acústico (ping) y mide el tiempo que tarda en rebotar en el fondo y regresar.

• Monohaz (Single Beam): Mide un solo punto bajo la quilla. Es ideal para perfiles rápidos o canales estrechos.
• Multihaz (Multibeam): Emite un abanico de cientos de haces. Permite una cobertura del 100% del fondo, detectando objetos pequeños como tuberías, naufragios o rocas aisladas.

B. El Sistema de Posicionamiento (GNSS RTK)

La ecosonda sabe «cuánto fondo hay», pero no sabe «dónde está». Necesitamos un receptor GNSS (como los modelos Kolida o South que distribuimos) configurado en modo RTK para obtener coordenadas centimétricas en tiempo real.

C. El Sensor de Movimiento (IMU/MRU)

Un barco nunca está quieto; cabecea, se balancea y sube y baja con las olas (Heave, Pitch, Roll). Sin una Unidad de Medición Inercial, la profundidad medida fluctuaría con el movimiento de las olas, entregando un relieve «serruchado». El IMU corrige estos movimientos miles de veces por segundo.

4. Aplicaciones Críticas en el Escenario Chileno

A. Minería: Gestión de Tranques de Relave

Los tranques de relave son activos críticos que requieren monitoreo constante. La batimetría permite:

• Cálculo de Capacidad Remanente: Determinar cuánto material más puede recibir el tranque antes de alcanzar su cota máxima de seguridad.
• Detección de Sedimentos: Identificar zonas donde el material sólido se está acumulando de forma irregular, afectando la estabilidad.

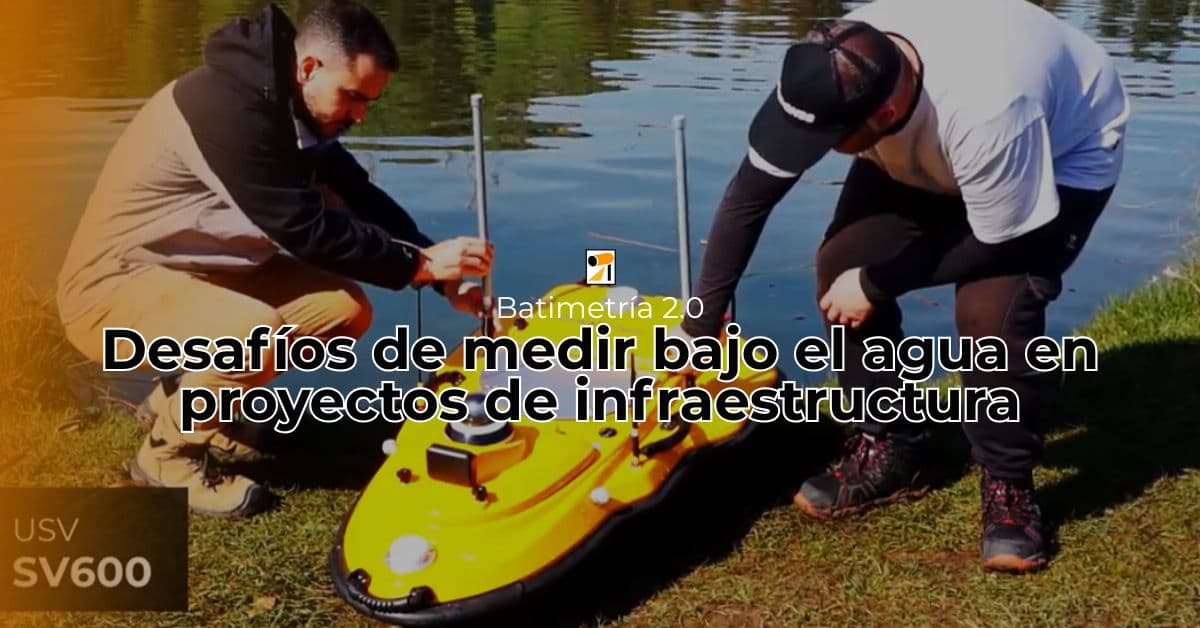

• Uso de USV (Vehículos de Superficie No Tripulados): Dado que los relaves pueden contener químicos corrosivos, el uso de botes autónomos controlados por radio permite medir sin poner en riesgo la vida de los operadores.

B. Puertos y Dragado

Chile depende de sus puertos para el comercio internacional. La batimetría multihaz es obligatoria para:

• Certificación de Calado: Asegurar que los buques portacontenedores de gran tamaño puedan entrar sin encallar.
• Control de Dragado: Antes de pagarle a una empresa de dragado, se realiza una batimetría «Pre-Dredge» y, al finalizar, una «Post-Dredge» para calcular el volumen exacto de arena removida.

C. Centrales Hidroeléctricas y Embalses

La acumulación de sedimentos en el fondo de los embalses reduce la capacidad de almacenamiento de agua para riego y energía. La batimetría permite planificar limpiezas y gestionar mejor el recurso hídrico en tiempos de sequía.

5. Procesamiento de Datos: Del Sonido al Plano

Una jornada de batimetría genera millones de puntos de datos. El proceso de oficina es donde ocurre la magia:

1. Limpieza de Ruido (Filtering): Eliminar rebotes falsos causados por bancos de peces, vegetación acuática o turbulencia.
2. Reducción de Marea: Ajustar las profundidades medidas al Nivel Medio del Mar o a un Datum local (como el Nivel de Reducción de Sonda en Chile).
3. Generación de Superficies: Crear TIN (Triangulated Irregular Networks) para visualizar el fondo en 3D y generar curvas de nivel.

6. Normativa Internacional (IHO S-44)

Para que un trabajo batimétrico sea válido legalmente, debe cumplir con los estándares de la Organización Hidrográfica Internacional (OHI).

• Orden Especial: Para zonas críticas (puertos), donde no se permite ningún error.
• Orden 1a/1b: Para zonas de navegación general. Un informe técnico de Villner siempre especifica bajo qué orden de precisión se trabajó, brindando respaldo jurídico al cliente.

7. Conclusión: El Futuro es Autónomo

La batimetría está migrando hacia la autonomía. Los drones acuáticos y el procesamiento en la nube permiten obtener resultados en horas, no en semanas. En Villner, estamos comprometidos con traer estas tecnologías a Chile, asegurando que el «mundo bajo el agua» sea tan conocido y preciso como el mundo terrestre.
