En todos los trabajos de topografía es importante obtener datos precisos sobre los espacios a trabajar, y gracias al escáner láser, podemos tener acceso a esta información en tiempo récord.
No importa si se trata de la rehabilitación de un lugar o un nuevo proyecto, el escáner láser 3D podrá recrear los millones de puntos correspondientes a un espacio.
Por tratarse de un instrumento topográfico de mucha utilidad, te invitamos a descubrir qué es, cuál es su función y los tipos de escáneres láser más utilizados en el mercado. ¿Nos acompañas?

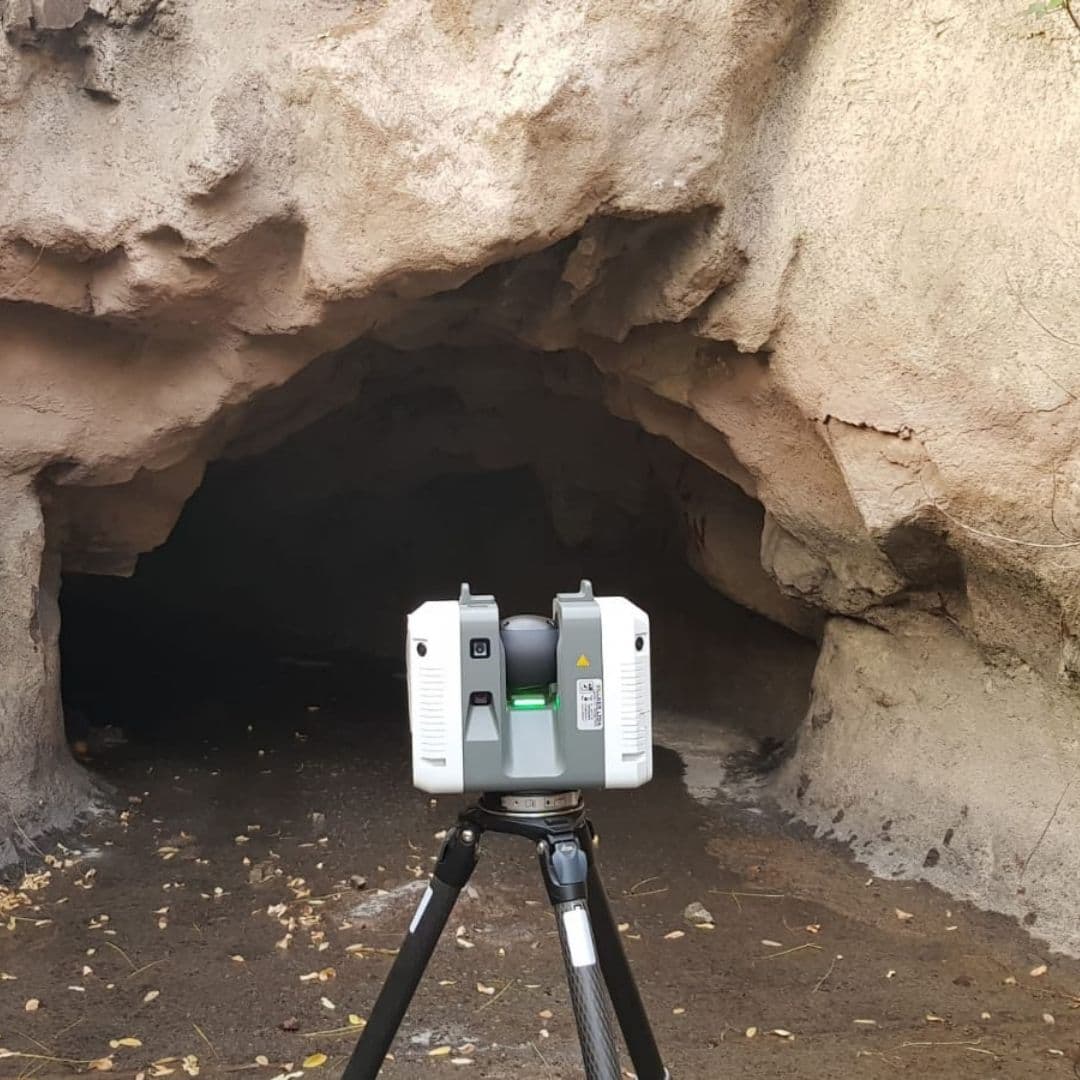

El escáner láser consiste en un instrumento de topografía ideado para capturar el color y la geometría de cualquier objeto, o algún entorno cercano. Los datos se obtienen en formas de nube de puntos a través del escáner láser 3D.
El funcionamiento del escáner láser 3D, ocurre en 3 pasos:
Los tipos de escáneres laser se dividen de acuerdo a dos factores:
Dentro de la primera clasificación se encuentran:
Se caracterizan por ser muy precisos. De hecho, los modelos más actuales tienen la capacidad de medir décimos de milímetros de distancia y hasta un millón de puntos por segundos.
A diferencia del escáner láser 3D tradicional, este tipo de escáner funciona a través de ondas láser de longitudes variadas. Lo que hace es reflejarlas sobre el objeto/ superficie a medir y determinar la distancia.
Su alta eficiencia los convierte en el mejor instrumento de topografía para la medición de patrimonios históricos, as built industrial, ingeniería inversa y arquitectura.
Para lograr captar la información de un objeto o terreno, este escáner láser necesita estar muy cerca de su objetivo.
El haz de láser proyectado por el escáner, requiere un emisor y una cámara, para hacer su proyección. La medición se realiza a través de cálculos trigonométricos, de los ángulos constantes entre el emisor y la cámara. El resultado es la información correspondiente a la distancia.
Obtener la precisión de la medición, requiere el uso de un software de triangulación, una o varias cámaras, y un láser en línea.
Su punto más fuerte son las largas distancias que alcanza, para hacer las mediciones. Por eso, resulta muy útil en los trabajos de topografía.
La obtención de datos de este escáner láser, se realiza con la medición del tiempo y transmisión del emisor. Una vez recibida esta información, se refleja el objeto escaneado para mostrarse en el receptor.
Algo interesante de este tipo de escáner, es que nos permite controlar el tiempo de retorno y obtener varios datos del objeto, desde un mismo pulso.
Uno de los escáneres más utilizados en los trabajos topográficos, ya que ofrece accesibilidad y es muy preciso en las mediciones.
Al ser un escáner láser estático, es necesario establecerlo en un punto exacto para hacer las mediciones. Cada punto a medir es conocido como âescenaâ, es decir que un terreno está compuesto por varias escenas, las cuales son unidas analíticamente a través de puntos en común. La unión entre esos puntos es lo que genera la nube de puntos.
Es fácil diferenciarlo del escáner estático, ya que tiene un mayor tamaño debido a los sensores externos que incluye. Además de que puede ser fijado en vehículos móviles y tener una agilidad de recolección de datos, muy elevada.
Las mediciones realizadas por el escáner láser 3D de tipo móvil, son realizadas de forma bidireccional, a través del Sistema inercial (IMU) y el Sistema GNSS. Lo que hace es medir distancias y ángulos usando los sensores de los sistemas. Es capaz de abarcar grandes áreas.
Además de la topografía, hay otras áreas donde resulta muy útil el uso de escáner láser:
En las industrias utilizan los escáneres láser para controlar las dimensiones de fabricación en los componentes de alta precisión. Pieza por pieza es escaneada por el escáner láser y dicha información es comparada con el modelo base para verificar que no hay errores.
A la industria del entretenimiento le resulta muy útil el escáner láser 3D para recrear escenarios de películas, series y hasta videojuegos. Sí, gracias a este instrumento pueden escanear espacios reales o personas, para llevarlos al plano virtual.
Los escáneres láser sirven para obtener información precisa sobre la situación de una instalación o construcción. Además de realizar un seguimiento de la evolución de la estructura, para realizar un mantenimiento adecuado.
La tecnología 3D del escáner láser permite preservar la historia del mundo y las cosas, por mucho más tiempo. Es utilizado para representar los documentos, edificios, y monumentos históricos.
Una de las grandes ventajas de usar escáneres láser, es que nos ofrece una alta precisión en la medición de los objetos o superficies ubicados en un radio limitado, en cuestiones de minutos: Además de:
Otro de las grandes ventajas de este instrumento topográfico, es que no es nada intrusivo; es decir que no es necesario paralizar alguna obra o trabajo para usarlo.
Muchas veces es imposible realizar mediciones exactas en espacios riesgosos. Por fortuna, con los escáneres láser, este problema ha quedado resuelto, ya que logran hacer mediciones a largas distancias.
Los escaneos láser nos ofrecen la oportunidad de llevar a un plano 3D, cualquier objeto o terreno para modelar su estado con una alta precisión.
En Villner disponemos de los tipos de escáner láser y escáner láser 3D más innovadores del mercado. Descubre todos los servicios de topografía y obtén mediciones precisas.
