Villner Ltda., en colaboración con TCI GECOMP, realizó un levantamiento de prospección geofísica en el proyecto "BESS Sol de Los Andes", ubicado en las cercanías de Diego de Almagro, Región de Atacama, Chile. Esta metodología geofísica no invasiva fue aplicada al trazado de líneas de media tensión subterránea.
El proyecto se desarrolló en las coordenadas -26.318885, -69.922937, en la comuna de Diego de Almagro, provincia de Chañaral, Región de Atacama, abarcando un área de aproximadamente 1.000 m² destinada a la detección de la línea de Media Tensión subterránea.
Metodología y Tecnología de Punta

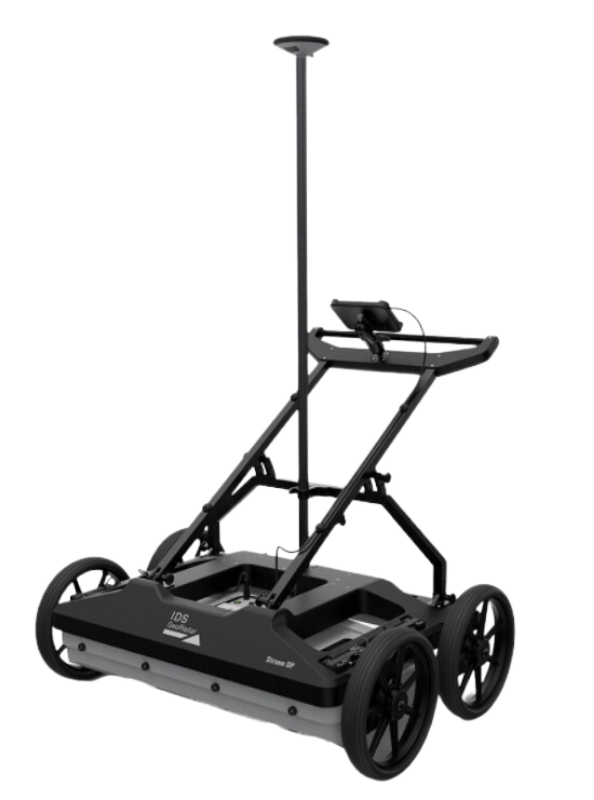

Para la ejecución del levantamiento se utilizó el equipo de geodetección IDS Stream DP, equipado con una matriz masiva multicanal en doble polarización (19VV+11HH) permitiendo una adquisición de datos de alta resolución.
El flujo de procesamiento e integración de datos se estructuró de la siguiente manera:
- Procesamiento preliminar: Realizado directamente en terreno mediante el software UMap.
- Análisis detallado: Efectuado en gabinete con el software IQMaps, optimizando la interpretación de las anomalías electromagnéticas detectadas.
- Equipos complementarios: Se utilizó un Sistema GNSS GS14 de Leica para obtener mediciones y hallazgos georreferenciados en tiempo real, así como un localizador electromagnético para detectar posibles perturbaciones asociadas a conductores energizados.
Terreno en Condiciones Ideales
Al tratar de un entorno desértico, el área de estudio presentó condiciones climáticas y superficiales prácticamente ideales para una favorable prospección geofísica, destacando:
- Pendientes suaves, inferiores al 3%.
- Suelo consistente y estable, característico de ambientes áridos y desérticos.
- Ausencia de precipitaciones y niveles extremadamente bajos de humedad.
- Superficie despejada, sin cobertura vegetal ni edificaciones previas.
Este conjunto de factores permitió maximizar la penetración de señal, alcanzando una profundidad efectiva de investigación de hasta 1,5 metros, dado que se minimiza el ruido electromagnético y facilita la adquisición continua de datos, contribuyendo significativamente al éxito del levantamiento y a la confiabilidad del trazado final.
💡 ¿Sabías que?
El clima de Chañaral responde a la presencia persistente del anticiclón del Pacífico Sur, el cual inhibe el ingreso de sistemas frontales, y a la influencia de la corriente fría de Humboldt (sur-norte). Esta última favorece la surgencia de aguas profundas, disminuyendo la evaporación oceánica sin permitir la formación de grandes nubes que produzcan precipitaciones en el continente, las cuales por lo general no superan los 100 mm/año.
Conclusiones y Resultados
La integración de equipos especializados complementarios al GPR, y la aplicación de una metodología combinada y robusta permitieron reducir significativamente las incertidumbres asociadas al levantamiento, mejorando la precisión del trazado final de la infraestructura subterránea.

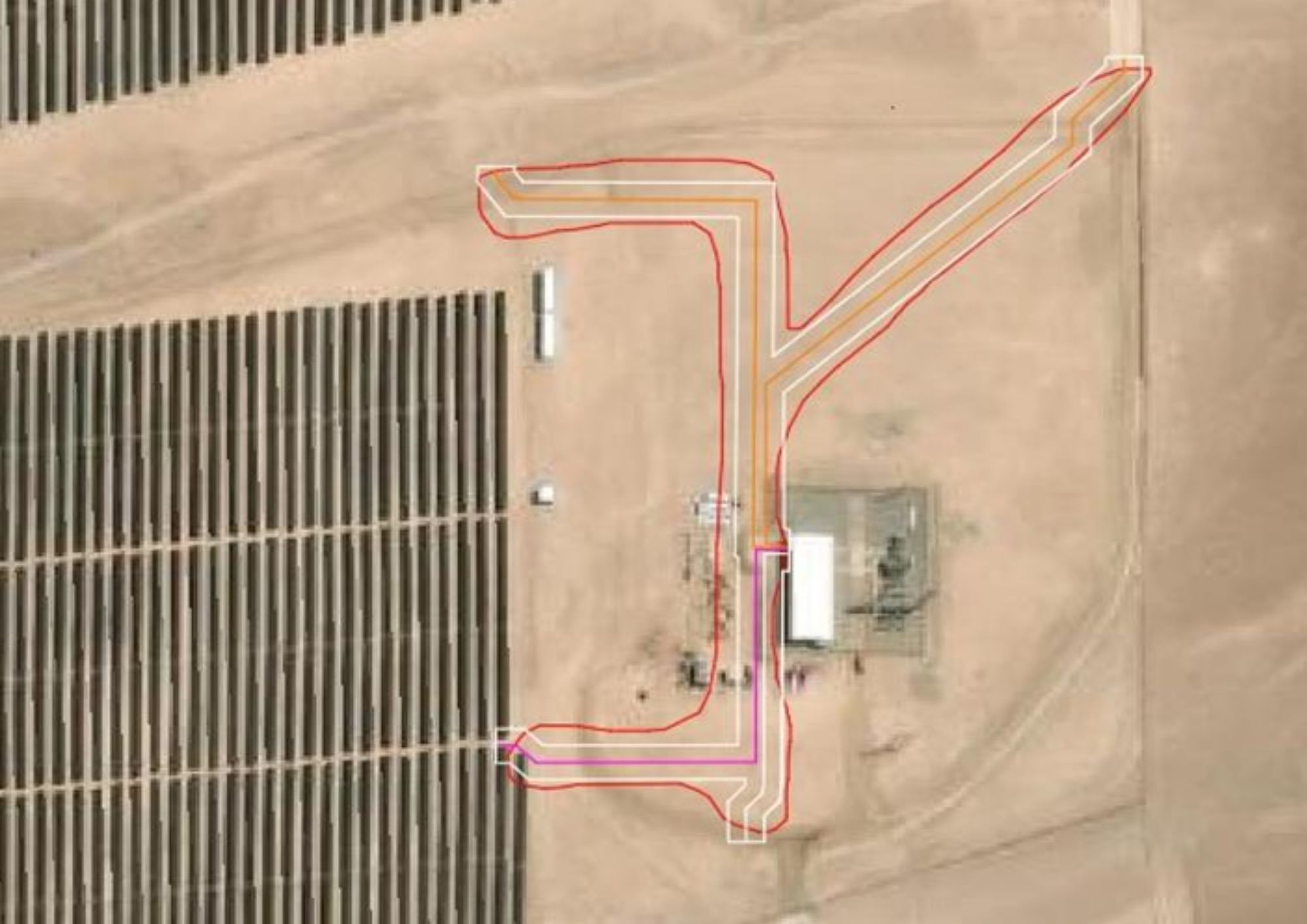

El proyecto logró identificar exitosamente el recorrido de las líneas de media tensión enterradas, entregando productos georreferenciados de alta resolución que constituyen una base técnica para la toma de decisiones durante las etapas posteriores del proyecto. La aplicación conjunta de GPR, posicionamiento GNSS y detección electromagnética demostró ser una estrategia eficiente y técnicamente consistente en ambientes desérticos, validando su uso como una herramienta clave para proyectos de infraestructura energética al permitir una planificación más segura, reducción de riesgos operacionales y optimización de recursos.
• Juliá, C., Montecinos, S., y Maldonado, A. (2008). Características Climáticas de la Región de Atacama. En: Saqueo F.A., Arancio G. y Gutiérrez J.R. Libro Rojo de la Flora Nativa y de los Sitios Prioritarios para su Conservación. 3ª ed. La Serena, Chile, Ediciones Universidad de La Serena. pp. 25-42.
• Ojeda, P. (2024). Efectos de crecidas detríticas extremas en los cambios de posición de la línea de costa de la playa grande de Chañaral. [Memoria de título de pregrado, Universidad de Chile]. Repositorio Académico Uchile.
